1.應用范圍:
BLCD-6130防爆艙壁振打器是以振動電機為振源，進行破拱防止料倉堵塞的裝置。適用于冶金、煤炭、建材、化工、電力、輕工、鑄造、糧食加工等行業貯存原料、半成品、成品的料倉。料倉堵塞造成運輸系統不能正常工作，尤其是隨著機械化自動化程度的提高，將使自動線或流水線無法運行。本裝置可有效地解決料倉堵塞，保證運輸系統可靠的運行。
2.產品型號:
BLCD-6130-□
BL 防爆物料運輸系列 CD 倉壁振打器 6130 設計代號 □ 電機功率
3.技術性能與主要參數:
3.1工作條件:
(1)海拔高度：≤1000m；
(2)環境溫度:≤40℃；
(3)相對濕度：≤90％（溫度為25℃時）；
(4)主機振動加速度：≤196m/S2；
(5)主機振動功率和額定電流應不超過銘牌數值，否則應降低激振力。
3.2產品主要參數:
主要性能：
（1）工作電壓：AC380V50Hz
（2）絕緣電壓：B
（3）激振力調整范圍：0～最大
（4）工作方式：連續
4．結構及工作原理:
4.1工作原理
BLCD-6130防爆艙壁振打器安裝在料倉倉壁，對倉壁進行振動，倉內物料受到倉壁的振動的撞擊，產

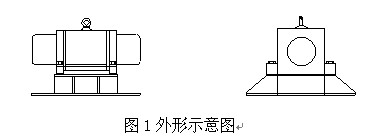

生相對運動，使粘倉、起拱等物料相對穩定狀態受到破壞，達到消除料倉堵塞。外型結構見圖1
4.2振動電機結構與工作原理
（1）總體結構
采用特殊設計的振動電機，外加激振塊組成，當電機旋轉時，激振塊產生激振力，通過電機地腳轉遞給振動機械。
（2）特制電機部分
由定子裝配及轉子裝配組成，能承受高振動加速的振動。因此，要求轉子結構包括定子線圈的機械強度高。由于軸承傳遞全部激振力，所以，軸承選用大規格型號。
（3）激振塊部分
采用四塊扇形偏心塊做激振塊。兩軸端各兩塊，調整兩塊激振塊的夾角，可以改變激振力。
（4）工作原理
激振塊在轉子轉動時產生慣性激振力，該力是空間回轉力，其幅值為Fm：
Fm=mrω2
其中m－激振塊質量；
r-激振塊質心與回轉軸心的距離；
ω－電機旋轉角頻率；
慣性力在X軸上的投影fx:
fx=Fmsin(ωt)=mrω2sin(ωt)
慣性力fx經過振動電機軸承傳遞給振動機械，即該振動機械產生的激振力。
采用振動電機為振源的振動破拱防堵塞裝置有如下優點：
（1）運轉性能穩定，破拱防堵塞能力強，起動停止控制方便，調節方便；
（2）安裝簡便；
（3）運轉無噪音；
（4）結構簡單壽命長；
（5）適用于各種形式的料倉，并且可以改變使用方法，除能破拱防堵塞外，還能完成給料、排料等作業；
(6)可應用于現有各種結構的老式料倉上，使改造料倉工作簡化。
5安裝
5.1料倉外壁安裝
該方法適用于金屬料倉或上部混凝土，下部為金屬的料倉。
（1）圓錐形金屬料倉

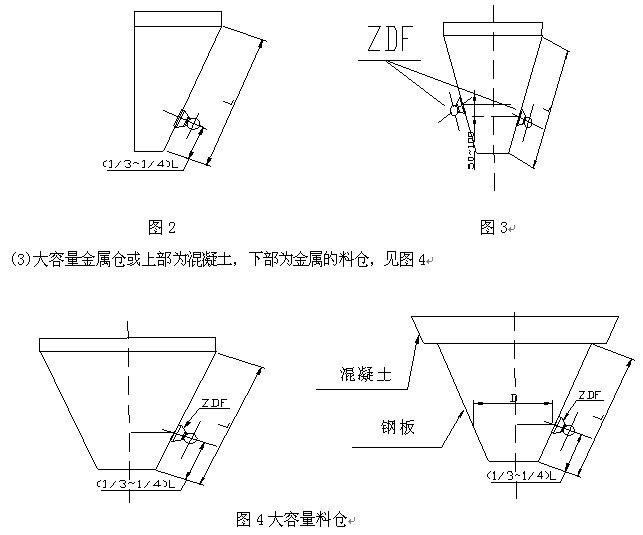

圓錐形金屬料倉，見圖2，當料倉直徑小于或等于1m時可安裝一臺，若直徑大于1m時，應安裝兩臺。2臺的安裝位置應相差50－100mm。
（2）角錐形鋼板料倉
角錐形料倉的側板角接縫處，對振動減弱較大，應在相對側板上各安裝一臺，但每臺均應安裝在側板垂直中心線上。
單側壁板為垂直面的非對稱角錐料倉,可安裝一臺ZDF型料倉振動器.如圖3

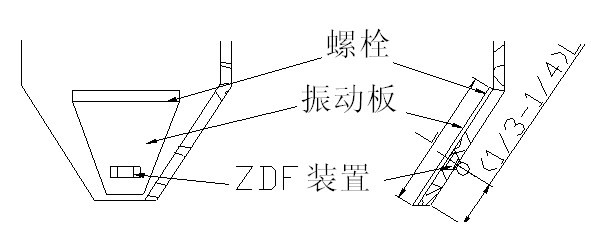

5.2料倉內設置振動板的安裝
在水泥、采石、礦山等行業的料倉，常用混凝土或帶加強筋的鋼板制作，對這種料倉，可在倉內設置振動板的方法安裝ZDF型料倉振動器，以解決堵料問題。
對不含細粉的塊狀物料，應采用內設振動板的方法，對各種形式的料倉，可遵循如下原則進行安裝：
①對不含細粉的塊狀物料，在將振動板與倉壁用螺栓連接時，應保證螺栓縱向有5mm的松動間隙，然后螺母用緊定裝置固定于螺栓上。
②對除全部為塊狀物料之外的其它物料，應該將螺栓全部緊牢，不留任何松動余地。
(1)混凝土料倉
縫的高度應足夠。在焊接后，應有消除焊接應力的措施，如對焊縫部分局部加溫，逐漸冷卻，或重復連續敲擊焊縫等方法。焊接前應檢查BLCD-6130防爆艙壁振打器的臺架與料倉側壁板是否緊密貼合，貼縫間隙不在于1mm。
BLCD-6130防爆艙壁振打器與臺架連接的緊固螺栓，在安裝時應緊牢，應有止退裝置。
BLCD-6130防爆艙壁振打器的引出電纜，在振動電機引出部分應有緩振彎曲部，彎曲半徑應在大于6倍的引出電纜直徑。
